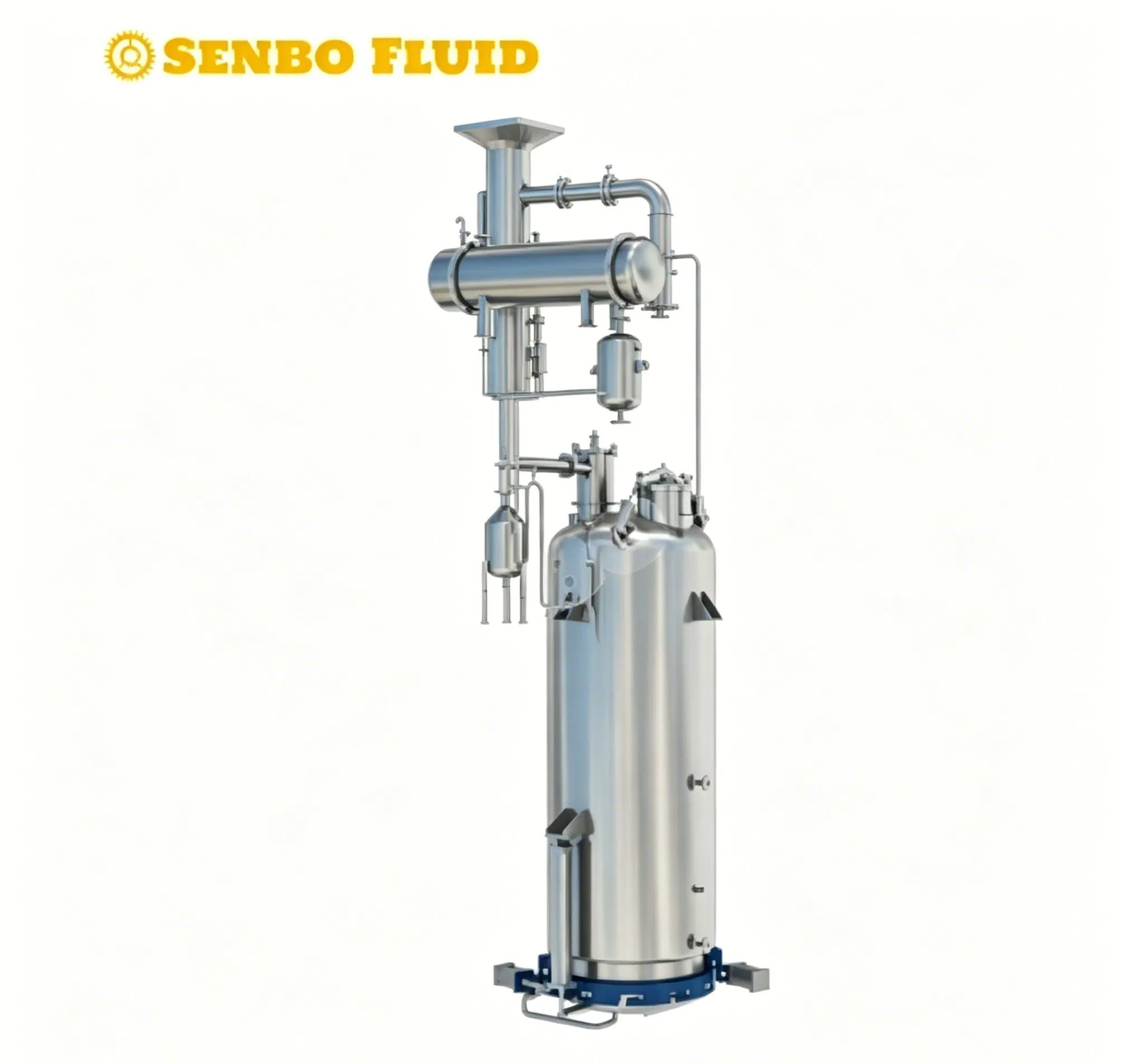

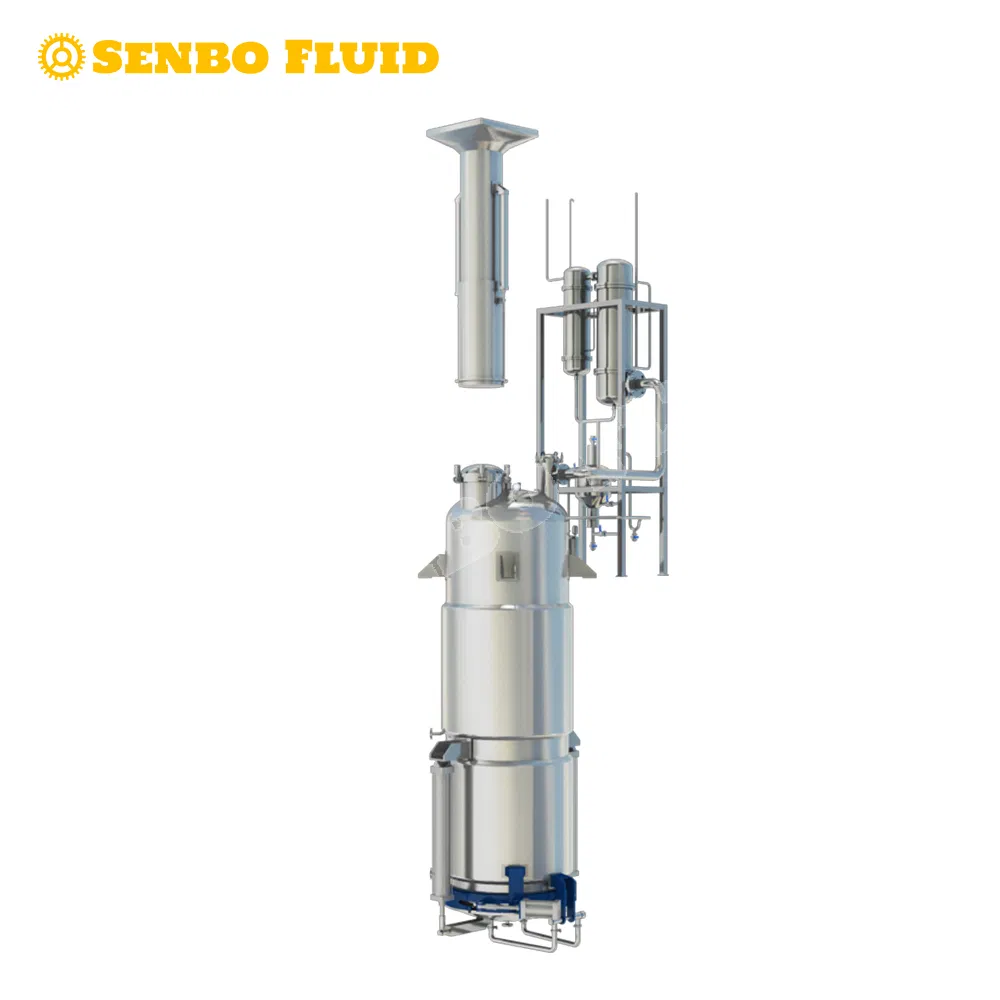

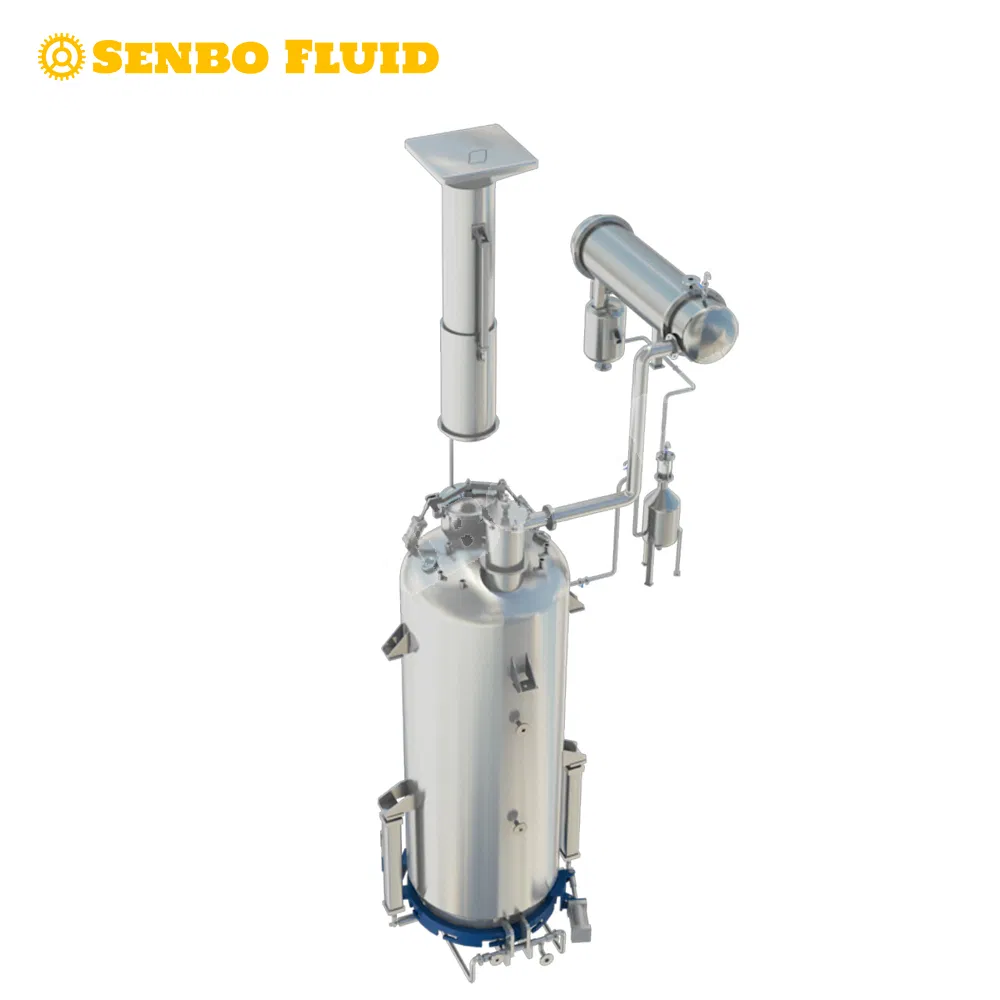

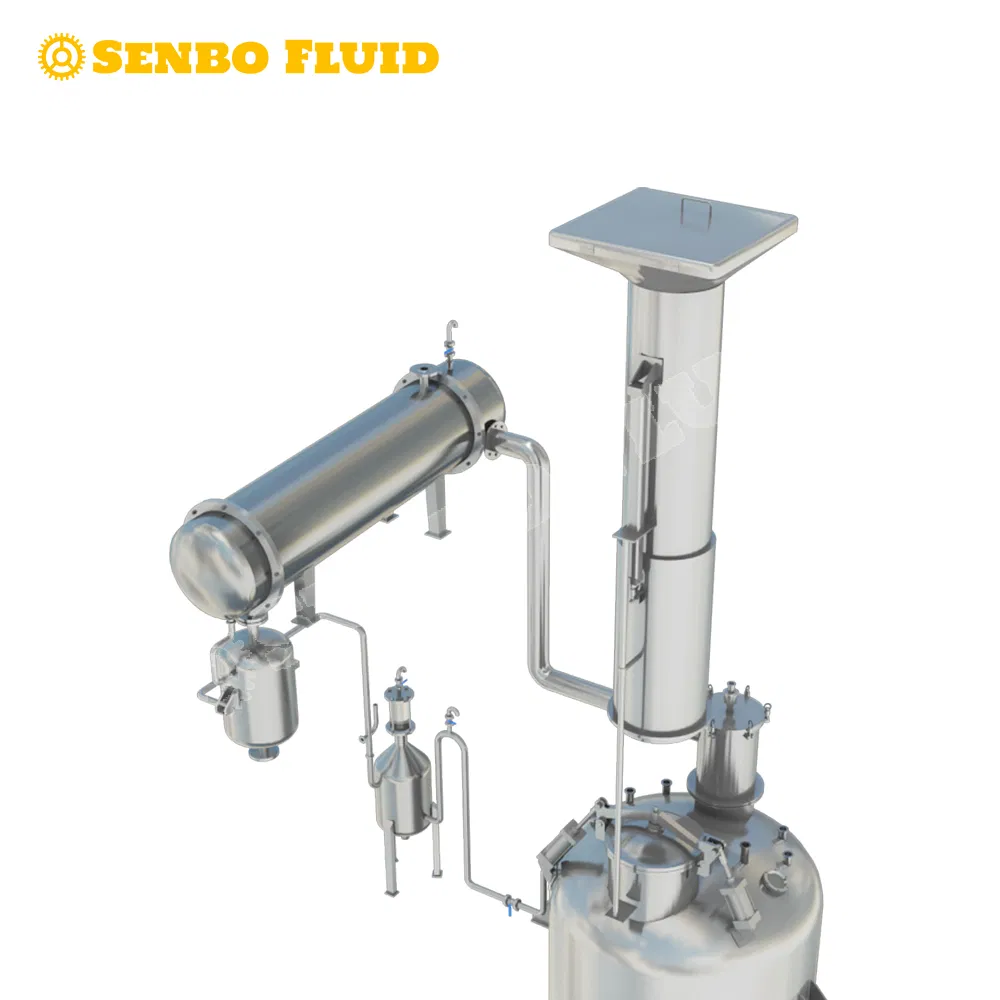

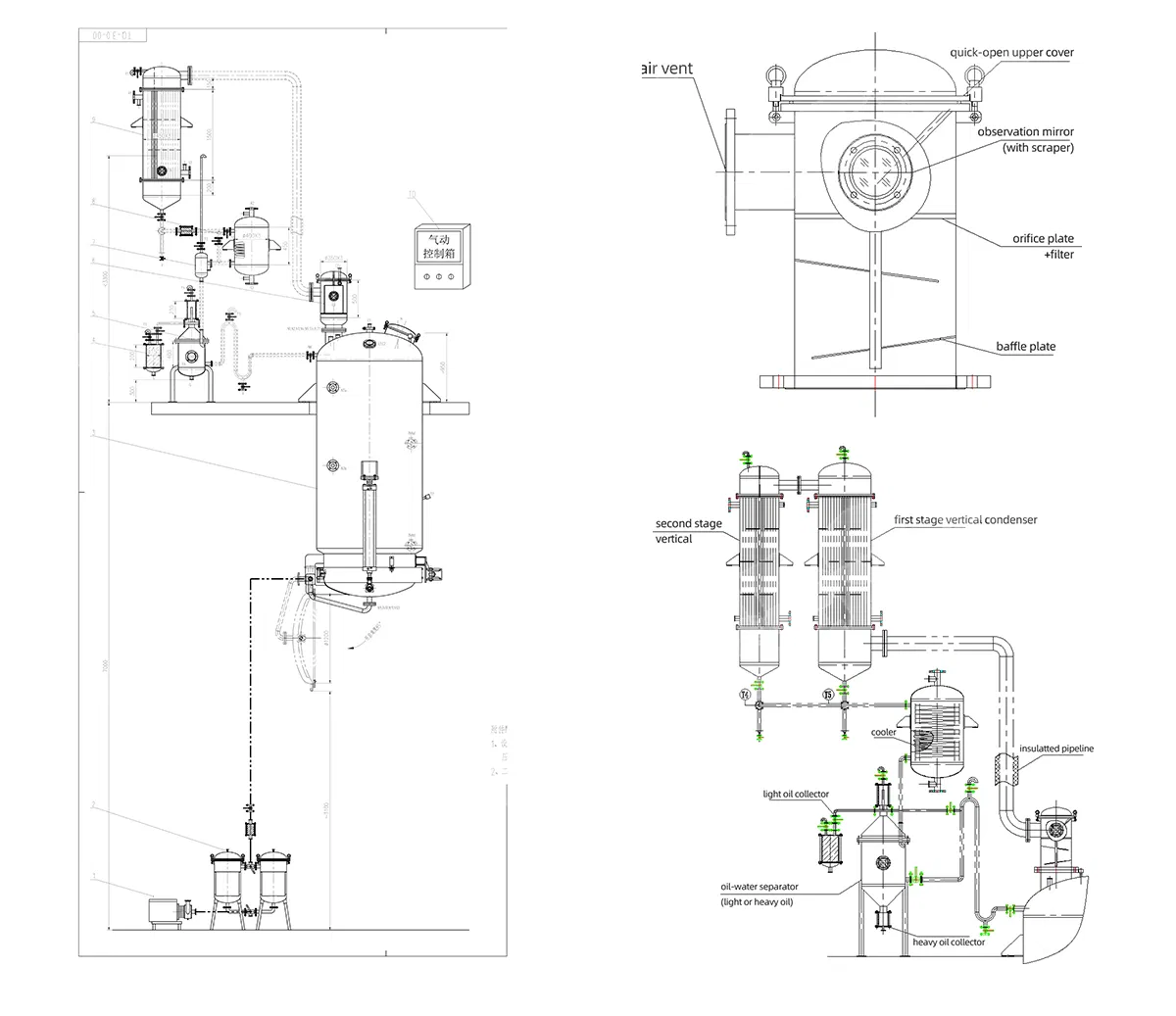

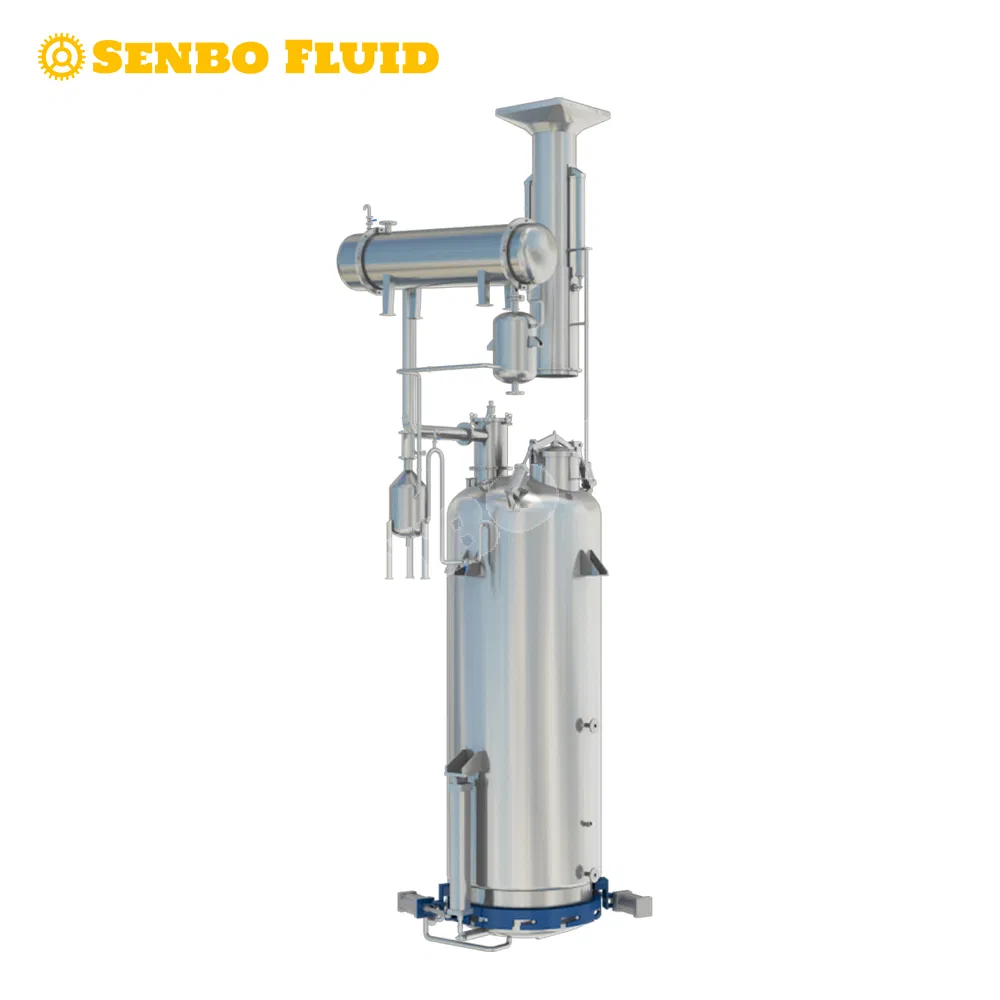

El tanque de extracción se utiliza para extraer componentes activos de materias primas por agua caliente o por circulación de disolventes orgánicos bajo temperatura y presión controladas. Las materias primas se cargan en el tanque, y el solvente se agrega para empapar, calentar y realizar la circulación. La solución extraída se descarga luego en el equipo de filtración y concentración aguas abajo.
| Modelo | TQ-Z-1,0 | TQ-Z-2,0 | TQ-Z-3,0 | TQ-Z-6,0 | TQ-Z-8,0 | TQ-Z-10 |
|---|---|---|---|---|---|---|
| Volumen (L) | 1200 | 2300 | 3300 | 6300 | 8600 | 11000 |
| Presión de diseño de la camisa (MPa) | 0,33 | |||||
| Tipo de agitación | Ancla / Paleta / personalizada | |||||
| Método de calentamiento | Vapor / eléctrico | |||||
| Material | SS304 / SS316L | |||||
| Temperatura de diseño de la chaqueta (°C) | 146 | |||||
| Presión del aire comprimido (MPa) | 0,6-0,7 | |||||
| Diámetro de la boca de inspección (mm) | 400 | 400 | 400 | 500 | 500 | 500 |
| Área del condensador (m²) | 3 | 4 | 6,5 | 9,5 | 12,5 | 15 |
| Área de refrigeración (m²) | 0,5 | 1 | 1,2 | 2 | 2,5 | 3 |
| Área de filtración (m²) | 0,2 | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 |
| Consumo de vapor (kg/h) | 245 | 305 | 345 | 645 | 720 | 850 |
| Peso total (kg) | 1080 | 1620 | 2400 | 3025 | 4030 | 6500 |
El equipo está diseñado para trabajar de manera segura con una amplia gama de solventes, incluyendo agua caliente, etanol, alcohol y otros solventes orgánicos comunes, operando bajo condiciones controladas de temperatura y presión.
Sí. Ofrecemos opciones de personalización completas para el volumen (desde 1200L hasta 11000L), el sistema de agitación (ancla, paleta o diseños específicos), el método de calentamiento (vapor o eléctrico), y los rangos de presión y temperatura requeridos por su proceso.
Nuestras máquinas de extracción se fabrican cumpliendo estrictamente con los estándares internacionales más exigentes, contando con certificaciones CE y GMP para garantizar la máxima calidad y cumplimiento normativo.

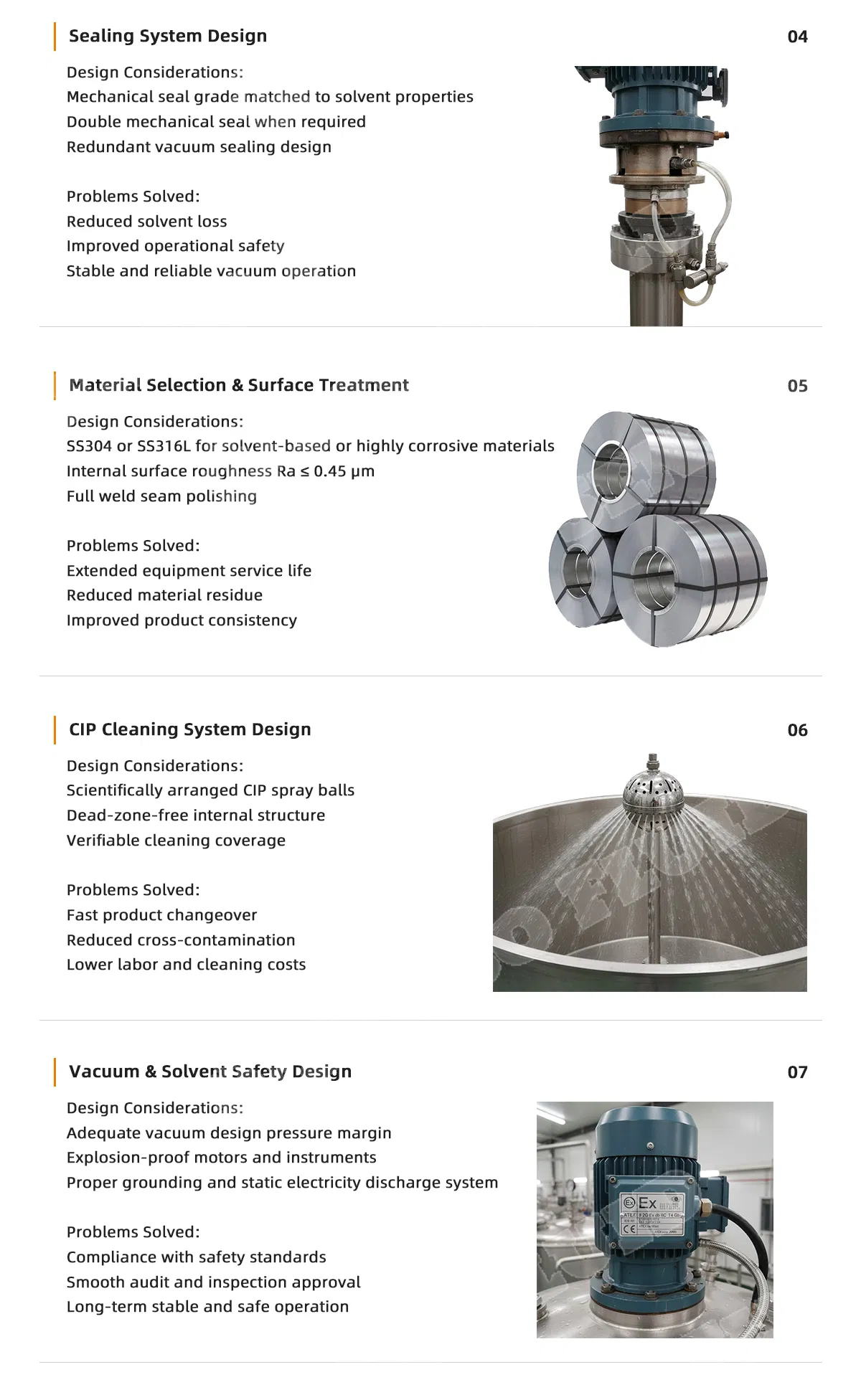

El cuerpo principal del tanque de extracción y todas las partes en contacto directo con el producto están construidos en acero inoxidable de alta calidad, pudiendo elegir entre SS304 o SS316L según la compatibilidad química requerida.
Para el transporte terrestre o marítimo internacional, el equipo se embala en cajas de madera estándar de exportación reforzadas con marcos de acero estructural, evitando cualquier tipo de deformación o daño mecánico durante el trayecto.
Trabajamos bajo los incoterms estándar de la industria, incluyendo EXW, FOB y CIF. Los plazos exactos de entrega varían según las especificaciones de personalización solicitadas.
