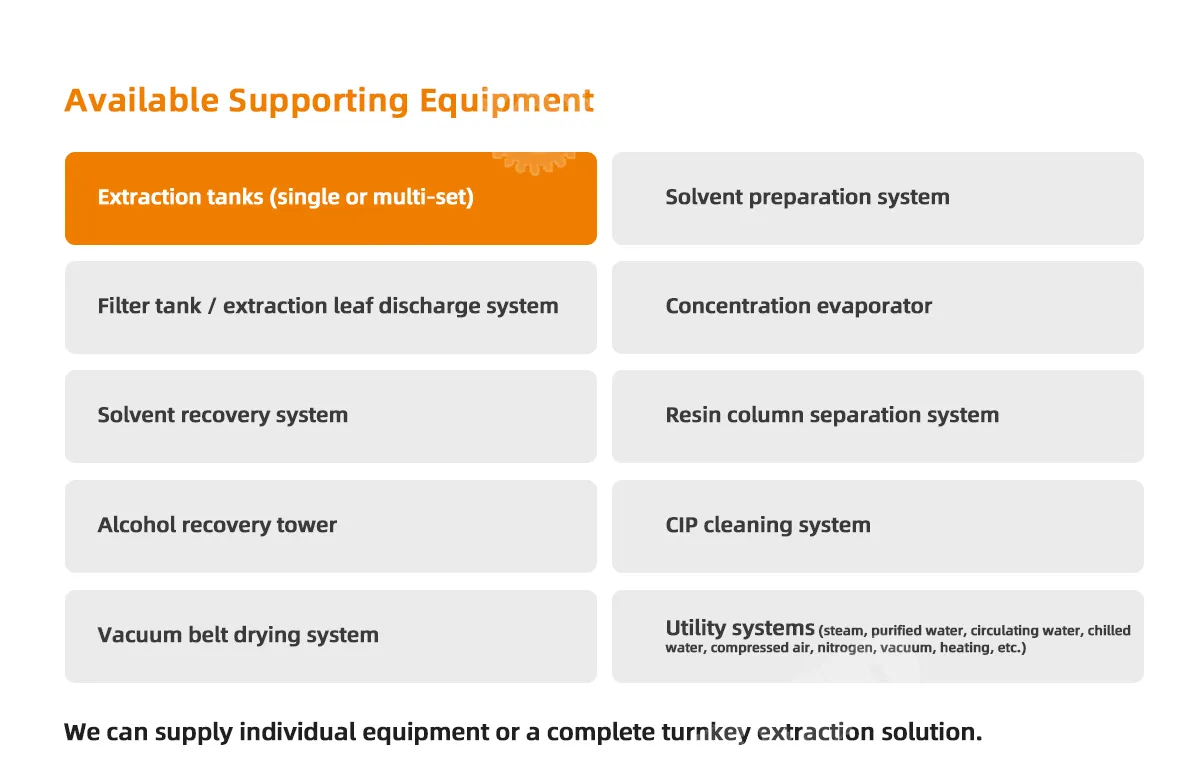

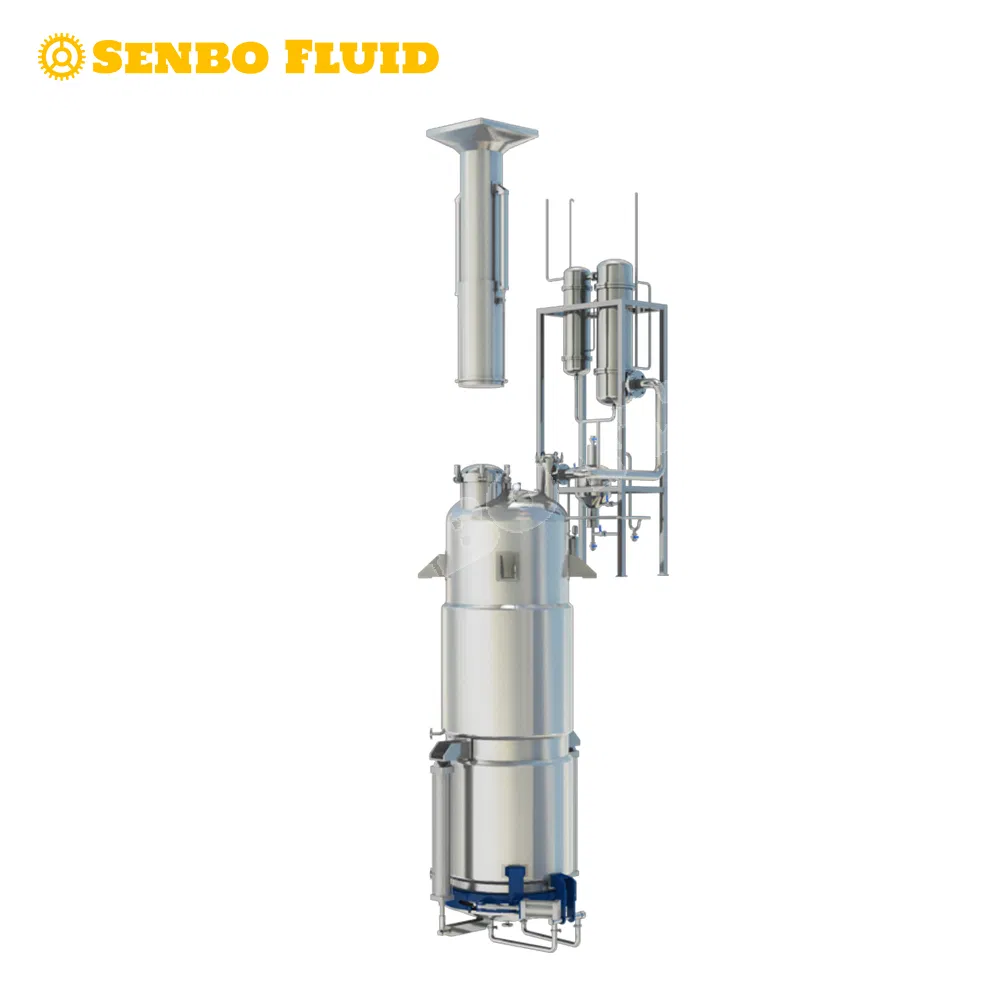

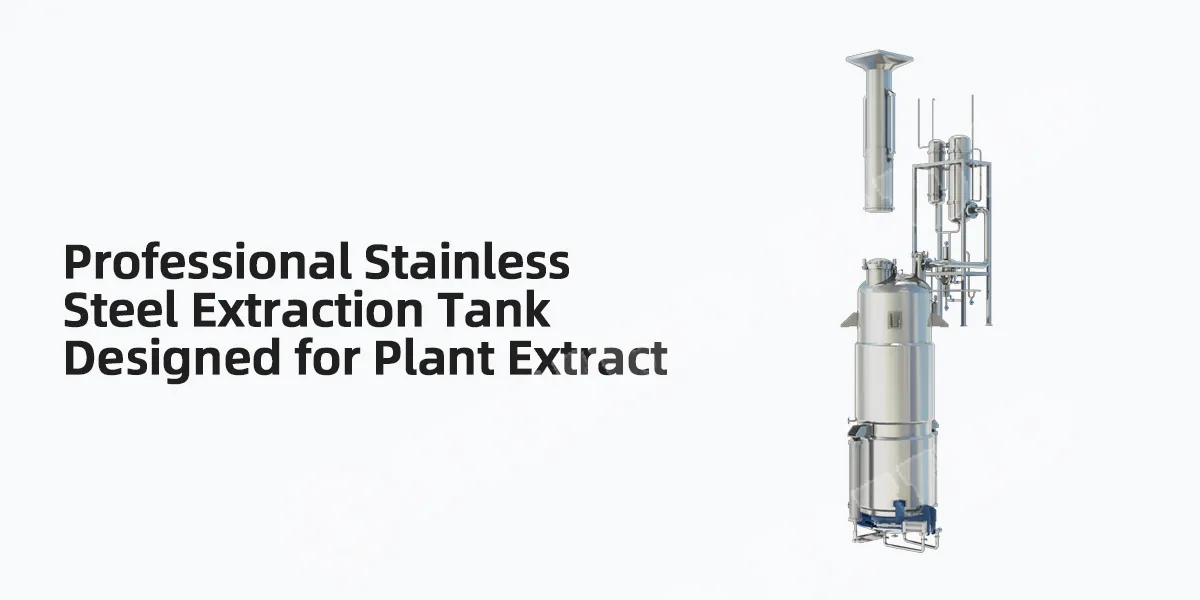

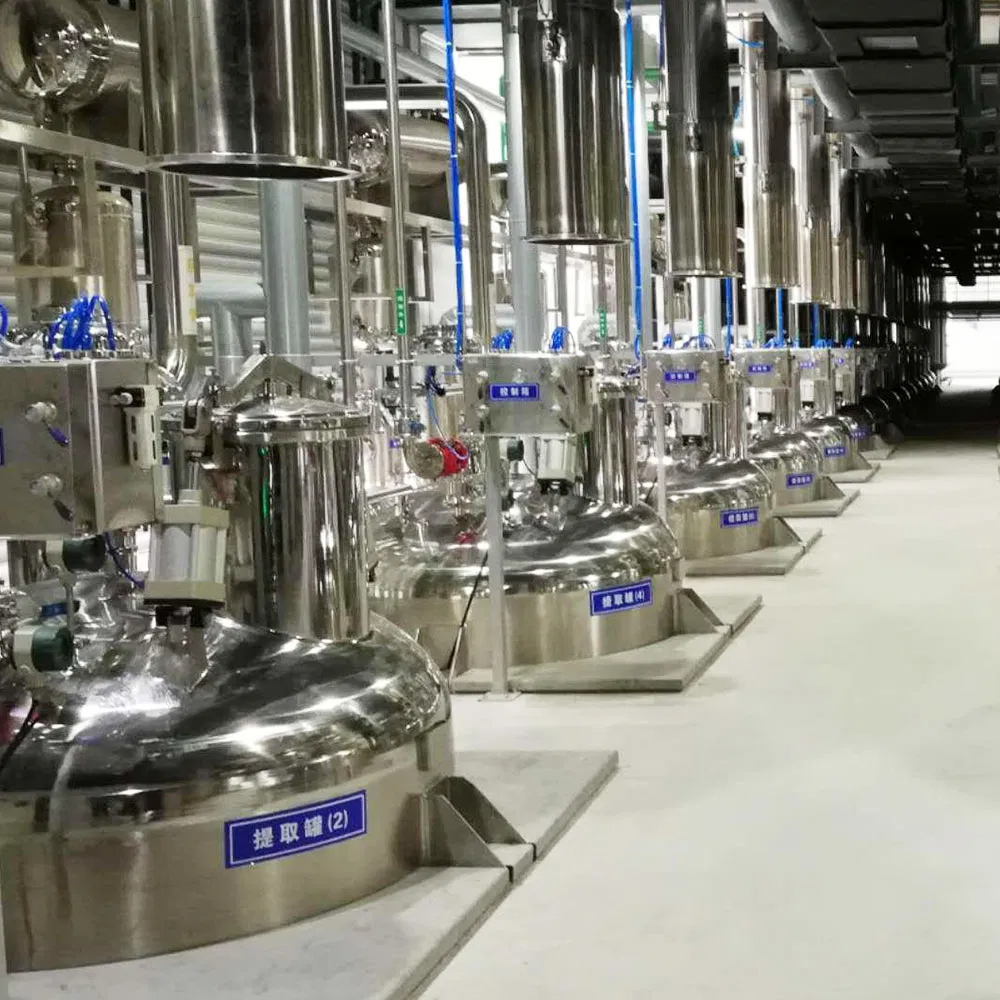

El tanque de extracción se utiliza para extraer componentes activos de materias primas por agua caliente o por circulación de disolventes orgánicos bajo temperatura y presión controladas. Las materias primas se cargan en el tanque, y el solvente se agrega para empapar, calentar, y circulación. La solución extraída se descarga luego en el equipo de filtración y concentración aguas abajo.
| Modelo | TQ-Z-1,0 | TQ-Z-2,0 | TQ-Z-3,0 | TQ-Z-6,0 | TQ-Z-8,0 | TQ-Z-10 |
|---|---|---|---|---|---|---|
| Volumen (L) | 1200 | 2300 | 3300 | 6300 | 8600 | 11000 |
| Presión de diseño de la camisa (MPa) | 0,33 | |||||
| Tipo de agitación | Ancla / Paleta / personalizada | |||||
| Método de calentamiento | Vapor / eléctrico | |||||
| Material | SS304 / SS316L | |||||
| Temperatura de diseño de la chaqueta (°C) | 146 | |||||
| Presión del aire comprimido (MPa) | 0,6-0,7 | |||||
| Diámetro de la boca de inspección (mm) | 400 | 400 | 400 | 500 | 500 | 500 |
| Área del condensador (m²) | 3 | 4 | 6,5 | 9,5 | 12,5 | 15 |
| Área de refrigeración (m²) | 0,5 | 1 | 1,2 | 2 | 2,5 | 3 |
| Área de filtración (m²) | 0,2 | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 |
| Consumo de vapor (kg/h) | 245 | 305 | 345 | 645 | 720 | 850 |
| Peso total (kg) | 1080 | 1620 | 2400 | 3025 | 4030 | 6500 |
Exportar caja de madera estándar o marco de acero
Adecuado para transporte marítimo y terrestre
Condiciones de entrega: EXW / FOB / CIF
